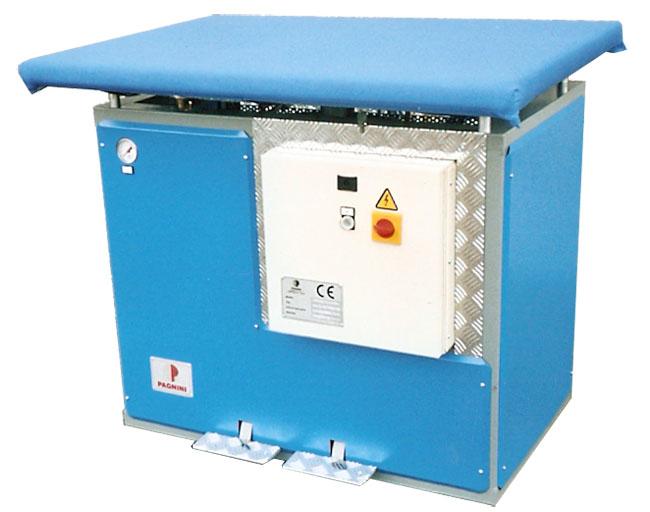

MOD 102/VAPORETTA
Piano da stiro vaporizzante e aspirante con e senza gruppo ferro da stiro.

Versioni disponibili:
1. Autonoma con caldaia incorporata elettrica Kw 9-12-15-18.
2. Predisposta per collegamento a fonte centralizzata di vapore.
Dimensione del piano vaporizzante a richiesta del cliente da cm. 60 x 80 fino a cm. 200 x 100. (dimensione standard cm. 180 x 90).
Dimensioni ingombro:cm 180x120x112h
Peso totale: kg 340 ( versione con caldaia incorporata ).

Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

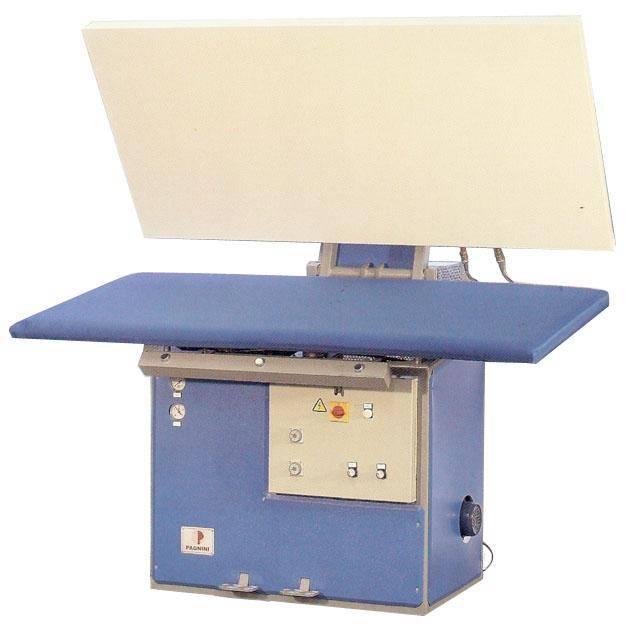

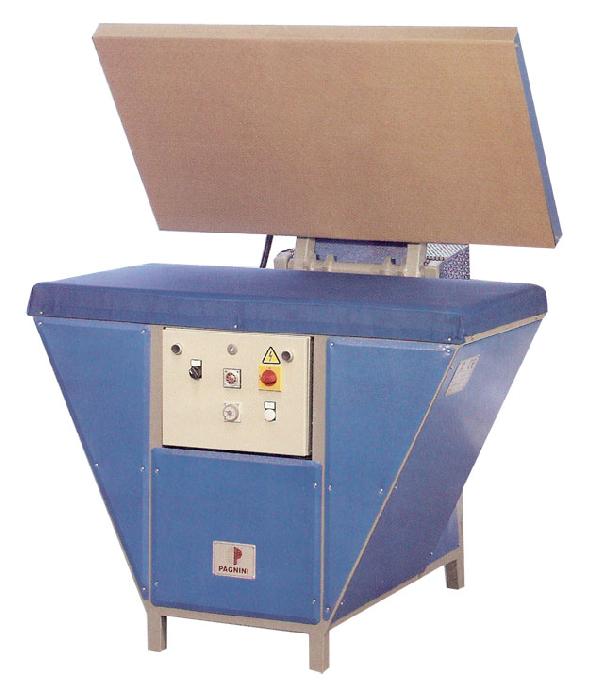

MOD 105/P
Pressa da stiro automatica con chiusura pneumatica del piano superiore e temporizzatori per la regolazione dei tempi di pressatura e di aspirazione.
Click for zoom
Pagnini & C. Srl

Versioni disponibili:
1. Autonoma con caldaia incorporata elettrica Kw 9-12-15-18
2. Predisposta per collegamento a fonte centralizzata di vapore.
Dimensione dei piani da stiro: cm 180x90
Dimensioni ingombro: cm 180x120x112h
Tutte le versioni del Mod. 105/P possono essere equipaggiate con terzo temporizzatore per vaporizzazione automatica.
Peso totale: kg 450 (versione con caldaia incorporata).

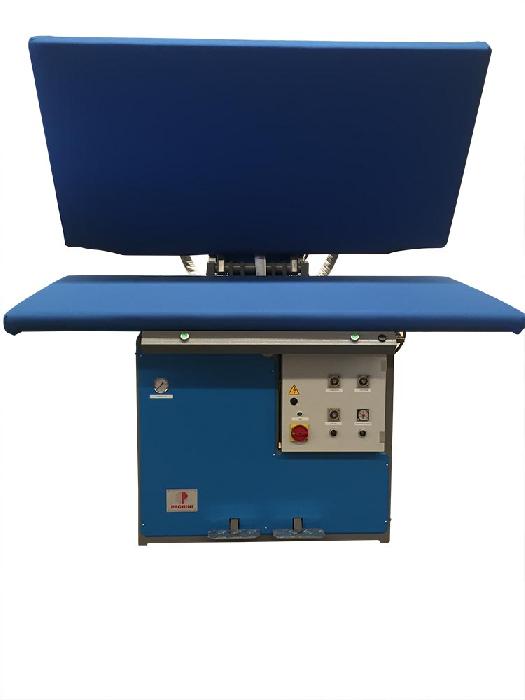

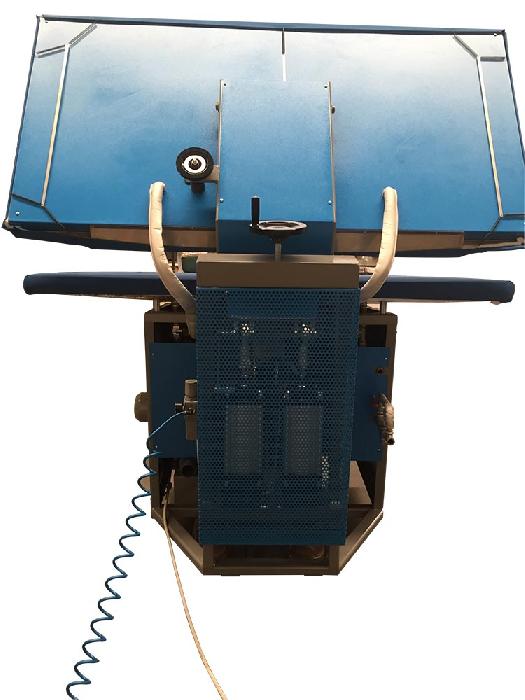

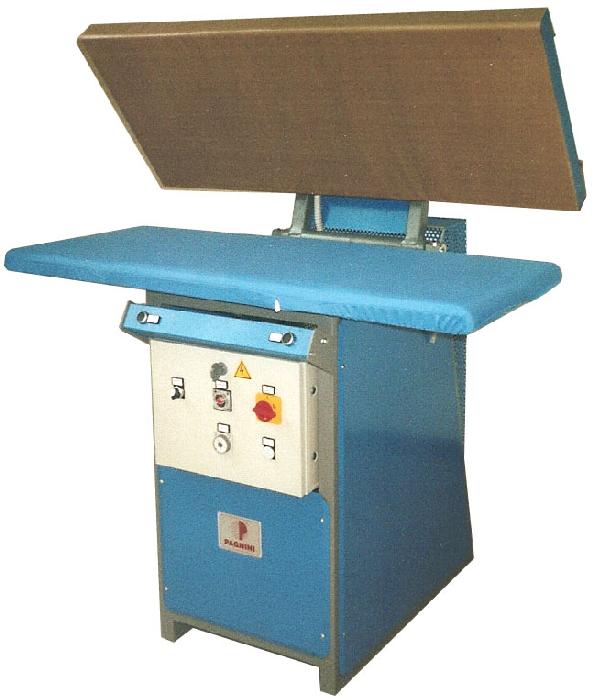

MOD 105/P/V
Pressa da stiro automatica con chiusura pneumatica del piano superiore così allestita:
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

- dimensioni piano cm. 180x90;
- piano inferiore a polmone di vapore, vaporizzante ed aspirante;
- piano superiore a polmone di vapore, vaporizzante; (con possibilità di integrazione elettrica)
- temporizzatore di pressatura;
- temporizzatore di aspirazione;
- temporizzatore vaporizzazione piano superiore;
- allestita con due pistoni pneumatici diam. 125 - corsa 175;
- valvola di blocco sicurezza su pistoni;
- doppi pulsanti abbassa piano;
- pulsante a fungo di emergenza;
- el/aspiratore incorporato;
- completa di blocco meccanico per vaporizzazione superiore ravvicinata senza pressatura;
- Volt. 380/3f+N+T
Versioni disponibili:
- predisposta per collegamento a fonte di vapore centralizzata (MAX 4,5 BAR)
- completa di caldaia elettrica incorporata da Lt. 21 - Kw. 15/18.

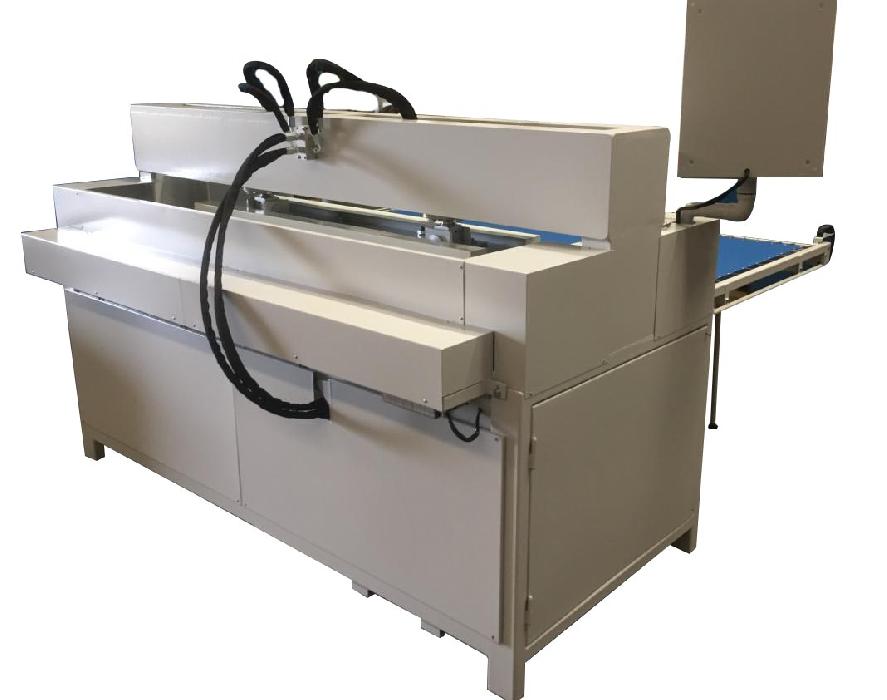

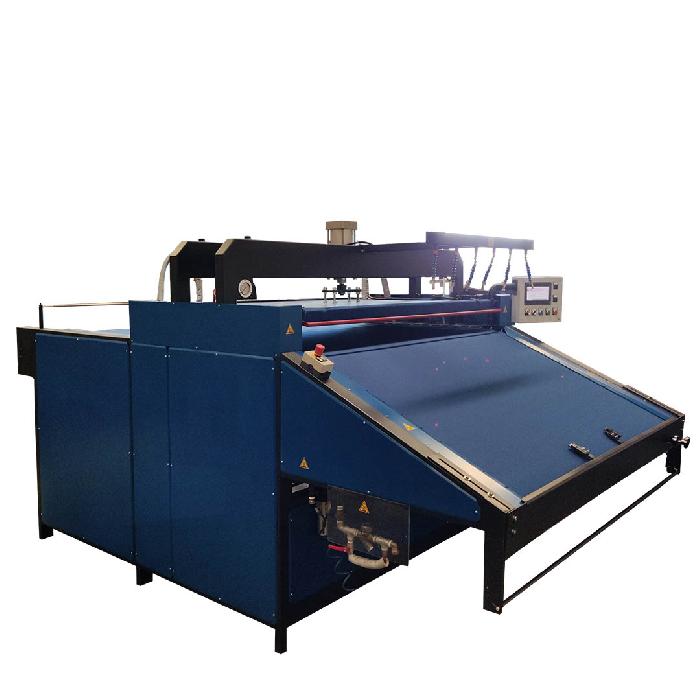

MOD. RAI/202
Macchina da stiro
Click for zoom
Click for zoom
Pagnini & C. Srl

Macchina automatica/comptuterizzata con plc e tastiera touch screen;
Vaporizzazione istantanea e forte aspirazione;
Velocità nastro regolabile;
Possibilità di lavoro in automatico o semi-automatico;
Pedana aspirazione;
Pedana partenza nastro;
6 faretti laser;
Conta pezzi stirati;
Risalita automatica tavola impilatore maglie stirate;

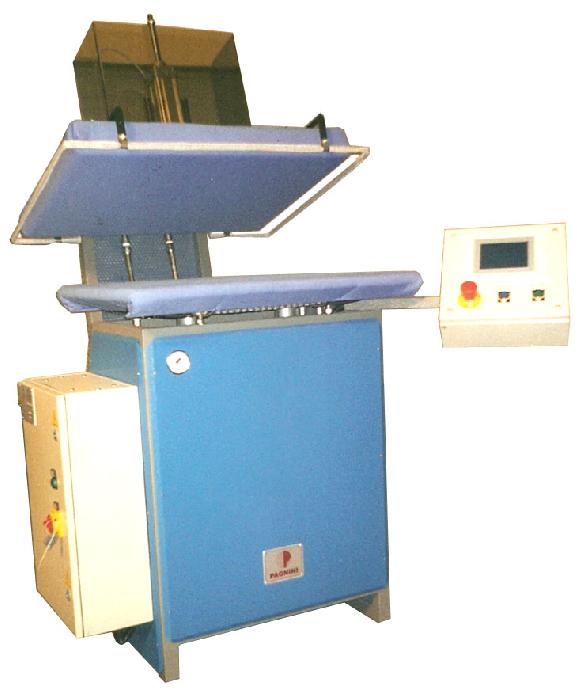

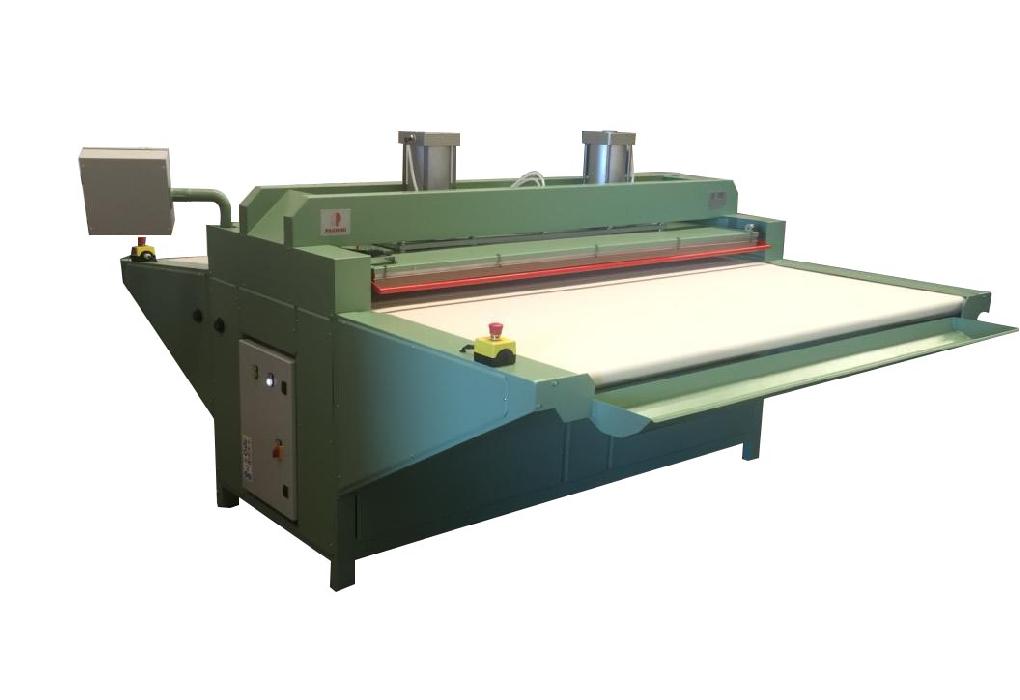

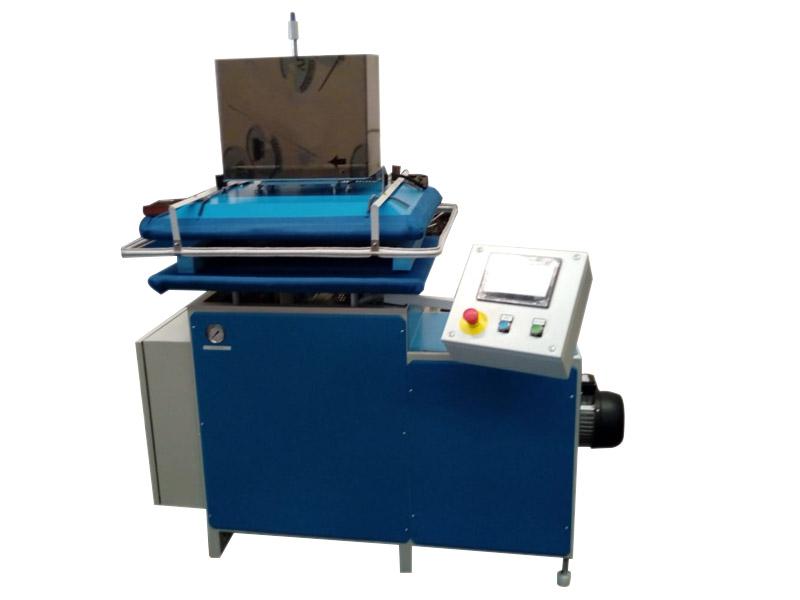

PRESSA HOFFMAN - MOD 106/PRT - PRESSA HOFFMAN - MOD. 106/PRT/2
Macchine computerizzate per prove ritiro tessuti.
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

Le macchine Mod. 106/PRT e 106/PRT/2 per prove di ritiro tessuti sono state progettate, realizzate e collaudate nel pieno rispetto di tutte le normative tecniche e di sicurezza vigenti in materia. Si tratta di macchine studiate appositamente per questo tipo di impiego.
L'impostazione della prova da eseguire avviene in modo semplice digitando su di un pannello touchscreen dove sono disponibili, già memorizzate, le scalette di prova delle normative DIN 53894-2 – ISO TC38 – NF G07-212 – JIS. Sono inoltre disponibili diverse altre pagine dove si possono comporre scalette di prova semplice o combinata personalizzata. Tutto il decorso della prova avviene automaticamente, l'operatore dovrà soltanto premere il pulsante “ciclo”. Finita la prova la macchina si riaprirà, si spegnerà l'aspiratore e ritornerà in posizione di attesa. Tutti i particolari ed i componenti della macchina sono stati studiati e realizzati seguendo i dettami e le normative esistenti in materia riguardo a questo tipo di test. Sono stati particolarmente studiati e curati i piani di vaporizzazione che devono erogare vapore perfettamente uniforme. Uguale cura è stata riservata all'impianto di aspirazione dove è stata calcolata e tarata la depressione creata dall'aspiratore incorporato (sul Mod. 106/PRT è presente un aspiratore Mod. MSPS30 da Kw. 0,37 mentre sul Mod. 106/PRT/2 è presente un aspiratore Mod. MSTS6T5L da Kw.3) e dalla valvola pneumatica che apre i due canali di aspirazione del piano inferiore. L'impianto elettrico è totalmente gestito da un PLC SIEMENS che comanda tutta la movimentazione e tutti gli automatismi della macchina in modo affidabile e preciso: questo impianto è totalmente certificato come da normative vigenti sui quadri elettrici EN60204-1 e CEI 44/5. L'impianto pneumatico è stato realizzato con componenti a norme ISO all'occorrenza facilmente intercambiabili. La gestione e manutenzione della macchina è estremamente semplice e tutte le spiegazioni sono riportate su un manuale di istruzioni.
OPTIONAL (in entrambi i modelli):
possibilità di allestimento con predisposizione pannello industria 4.0
Le macchine sono predisposte per il collegamento a fonte di vapore centralizzata (5 Bar).
In assenza di impianto di vapore possono essere fornite con un ns. generatore di vapore elettrico.

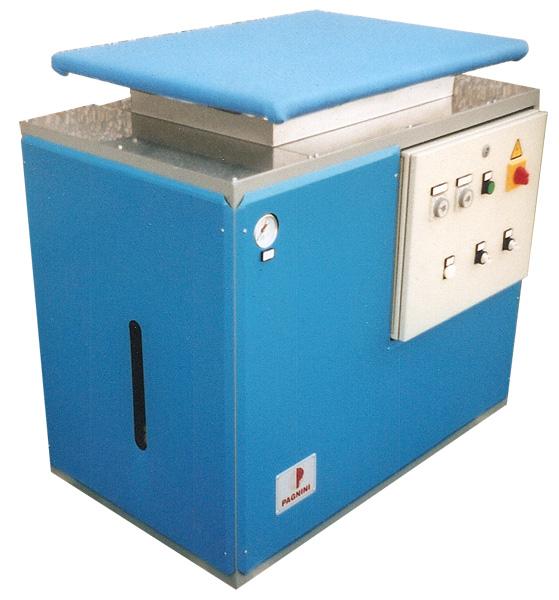

MOD 104/VAP/PRT
Macchina semiautomatica per vaporizzazione e prove ritiro tessuti. Versione semplificata senza il piano superiore.
Click for zoom
Pagnini & C. Srl

Grandezza piano vaporizzazione cm. 60 x 80 (o a richiesta del cliente), temporizzatori per impostare tempi di vaporizzazione ed aspirazione in seguenza, pulsante di inizio ciclo.
Macchina predisposta per collegamento a fonte di vapore centralizzata (5 BAR).
La macchina può anche essere fornita in versione autonoma con caldaia elettrica automatica incorporata.

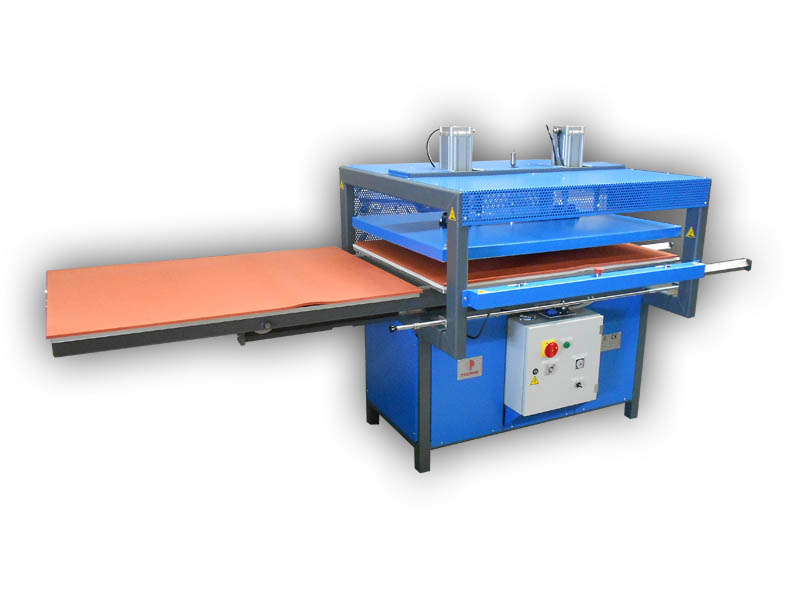

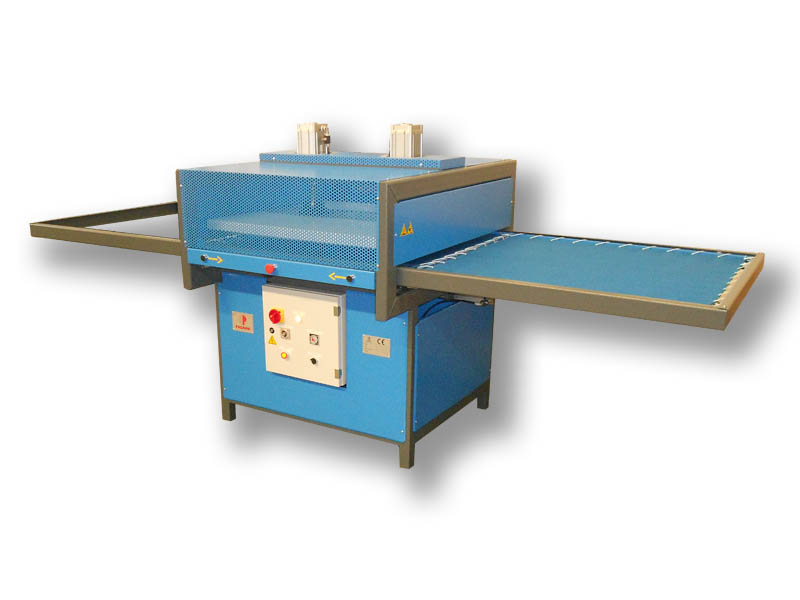

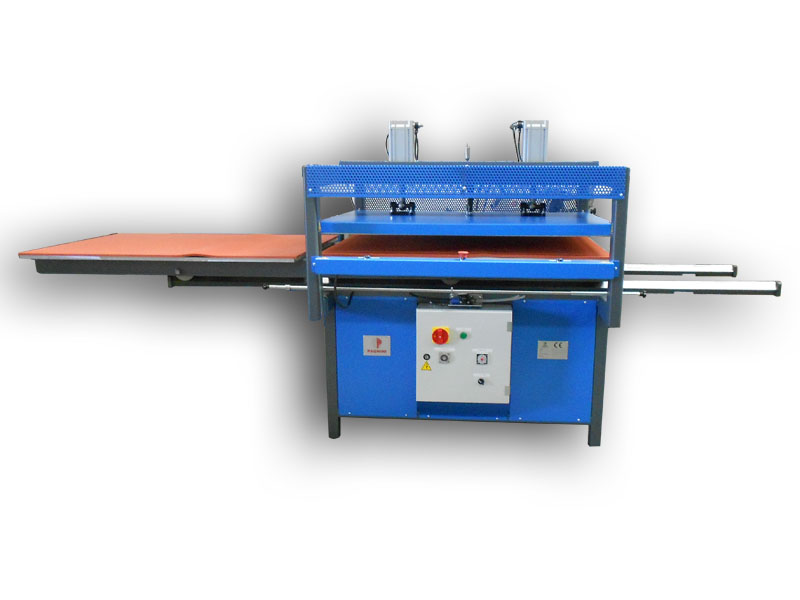

MACCHINA DA STAMPA AUTOMATICA – PNEUMATICA MOD. PL 100
Click for zoom
Pagnini & C. Srl Mod PL 100
Click for zoom
Pagnini & C. Srl Mod PL 100
Macchina da stampa con piano di lavoro da cm. 100 x 90 a doppio carrello inferiore con spostamento pneumatico. Adatta per stampa sublimatica su grandi formati.

Carico elettrico ridotto a soli Kw. 6,5 – Volt. 380/3f. Temperatura piastra regolabile fino a 220 C°. Temporizzatore per tempo pressatura e regolazione di pressione
MACCHINA DA STAMPA AUTOMATICA – PNEUMATICA MOD. PL 120
Click for zoom
Pagnini & C. Srl Mod PL 100
Click for zoom
Pagnini & C. Srl Mod PL 100
Macchina da stampa con piano di lavoro da cm. 120 x 90 a doppio carrello inferiore a piani rigidi con spostamento pneumatico. Adatta per stampa sublimatica su grandi formati.

Carico elettrico ridotto a Kw. 7,2 – Volt. 380/3f. Temperatura piastra regolabile fino a 220 C°. Temporizzatore per tempo pressatura e regolazione di pressione.

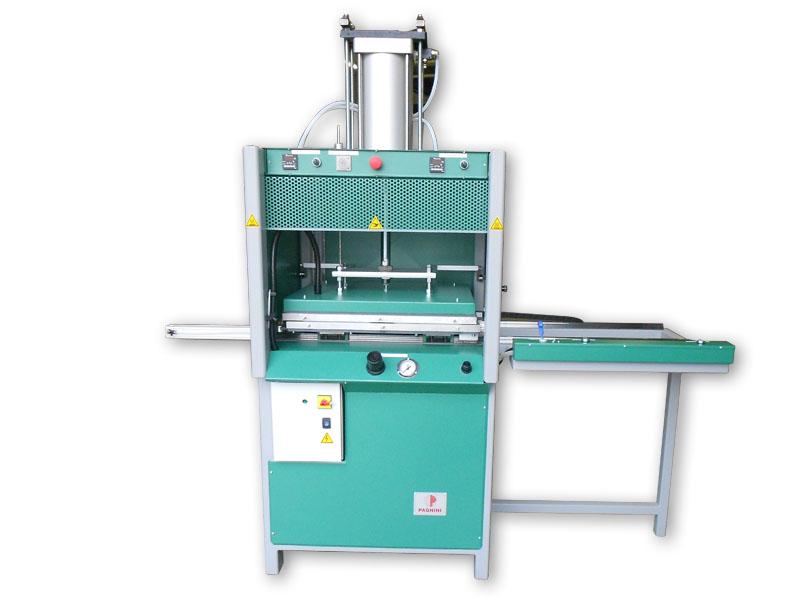

MOD. P-70
Macchina per stampa
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

Macchina per stampa, termocollaggio, applicazioni e formatura a caldo per pelli. Piani di lavoro da cm. 60x70 - inferiore e superiore scaldanti indipendentemente con regolazione di temperatura tramite termoregolatore digitale fino a oltre 200 C°. Tempo di pressatura regolabile tramite temporizzatore. Funzionamento pneumatico con pistone diam. 200 mm (pressione regolabile fino a 6 Kg. a cm quadro). Spostamento laterale piano inferiore pneumatico su guide con pattini a riciclo di sfere. I piani sono predisposti per l'inserimento di stampi e controstampi. Assorbimento elettrico: 3 Kw. ogni piano. Volt. 380/3f.

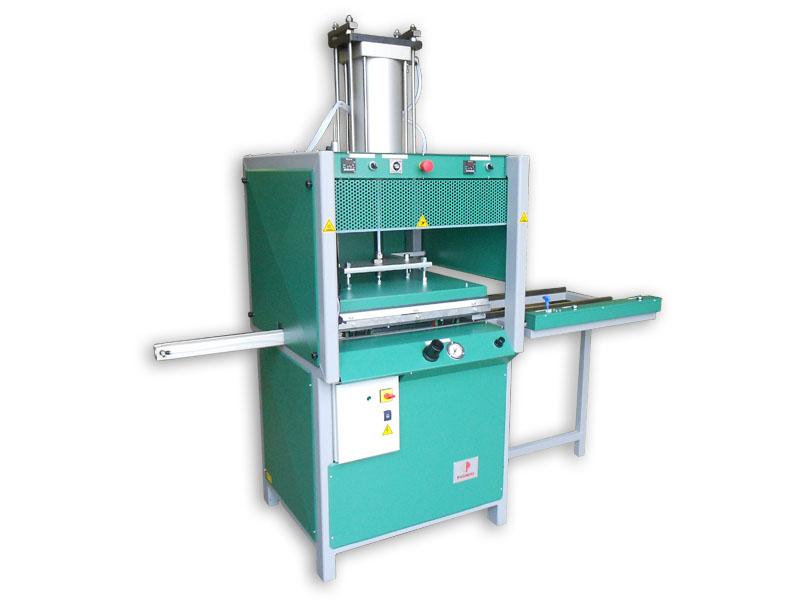

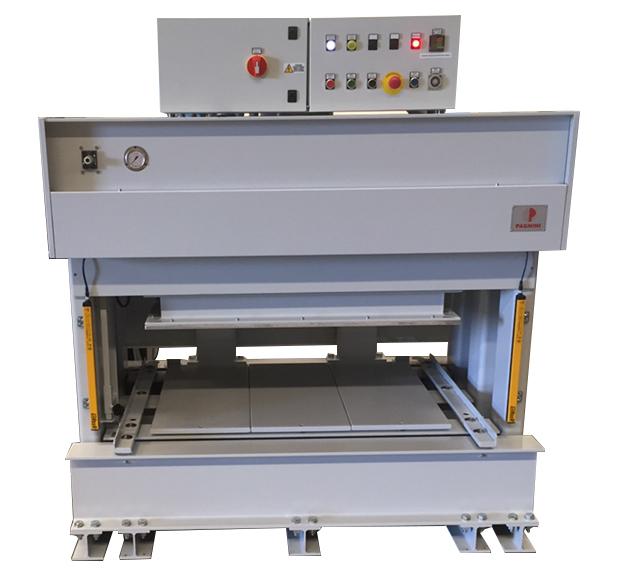

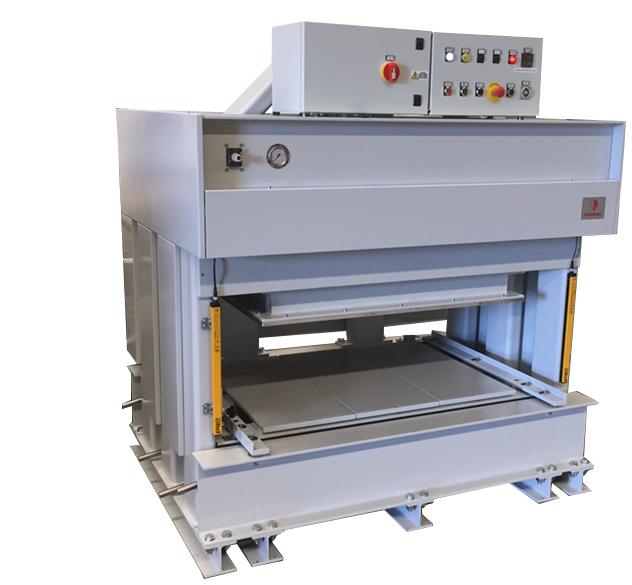

MOD. PRESSA O/C
Pressa Oleodinamica.
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

Macchina a forte pressione con piani da cm. 200 x 100 (o a richiesta).
Piano superiore scaldato elettricamente (15 Kw Volt. 380/3f+N+T).
Impostazioni di temperatura, tempo pressatura e regolazione pressione.
(Pressa indicata per stampa, termocollaggio, termoadesivazione, lavorazione carta).

PRESSA OLEODINAMICA
Macchina realizzata su misura per lavorazione di carta artigianale di qualità.
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

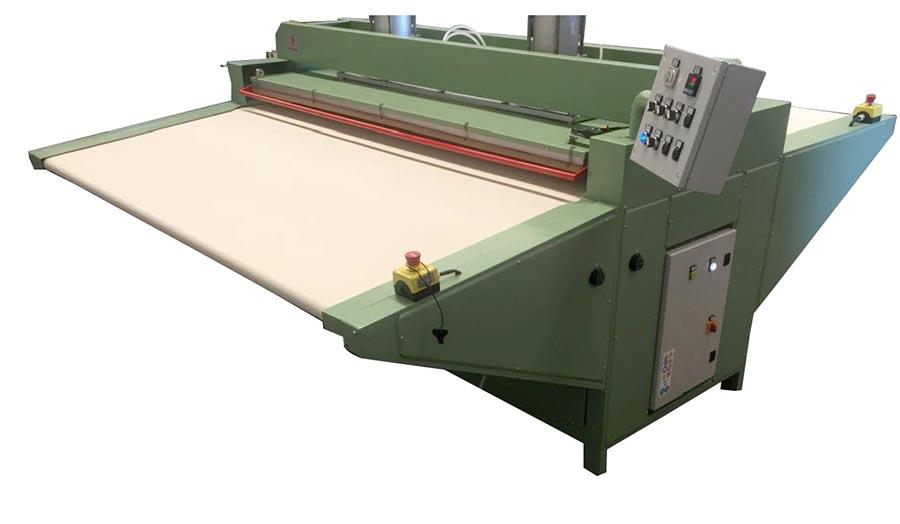

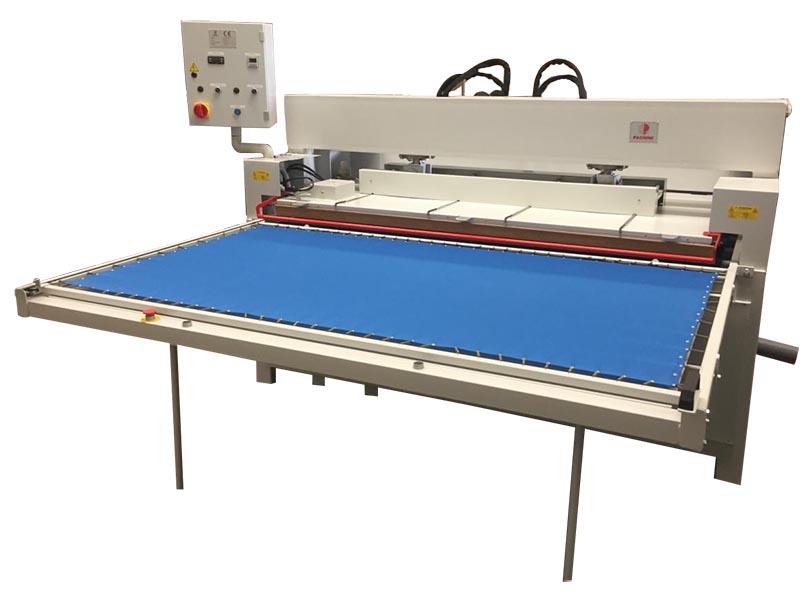

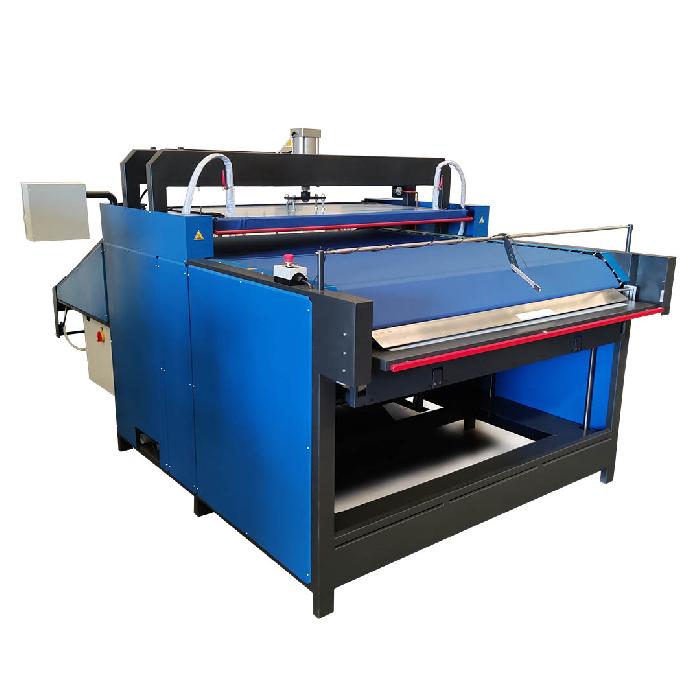

Mod. ELEGANTE
Pressa stiro a secco.
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

Pressa a secco in continuo per stiro lenzuola e tovagliati.
Movimento del nastro sia automatico che manuale.
Termoregolatore per impostazione temperatura piano superiore.
Temporizzatore per tempo pressatura.
Misura piano: cm. 210 x 90
Consumo: 13,5 Kw
Volt. 380/3f+N+T

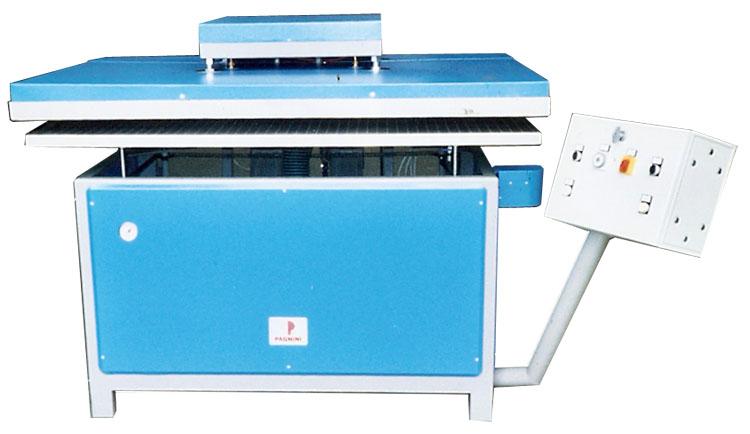

MOD 108
Macchina per termocollaggio
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl
Dim. Piano: 120 x 70 Dim. Piano: 120 x 50

Macchina automatica a forte pressione per termocollaggio, adesivazione e lavorazioni a caldo.

Dimensioni piani di lavoro cm 70x120
Piano superiore scaldato elettricamente con regolazione elettronica della temperatura (fino a 200°C)
Tempo di pressatura temporizzato.

Misure di ingombro: cm 120x110x110h (a piano chiuso)
La macchina può essere fornita anche con piani da cm 50x120

MOD 109
Macchina per vaporizzazione pelli e pellicce da sopra.
Click for zoom
Pagnini & C. Srl

Piano superiore da cm. 110 x 150 a polmone di vapore vaporizzante uniformemente e piano inferiore aspirante regolabile in altezza a seconda dello spessore della pelliccia.
(NB: la misura dei piani può variare a seconda delle esigenze.)
Chiusura e riapertura del piano superiore automatica pneumatica.
Tempi di chiusura, vaporizzazione ed aspirazione regolabili tramite temporizzatore.
Macchina con elettroaspiratore incorporato.
Macchina predisposta per collegamento a fonte di vapore centralizzata.

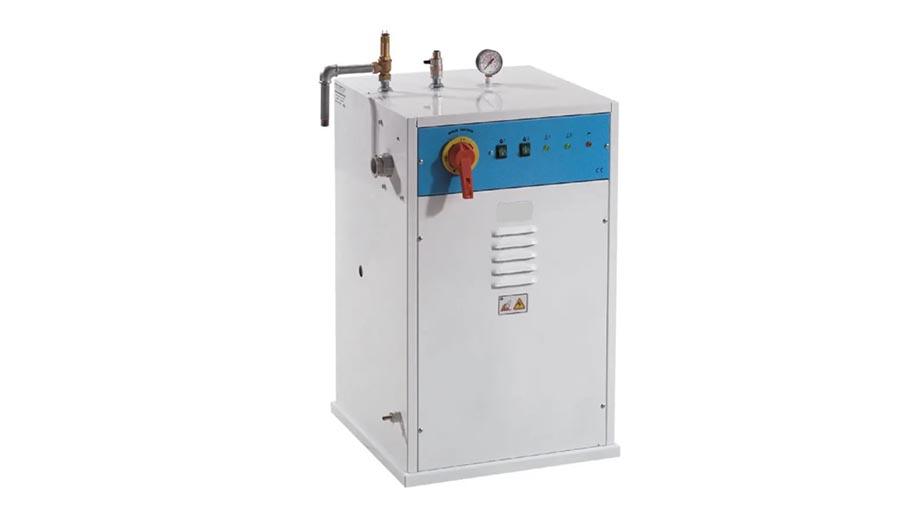

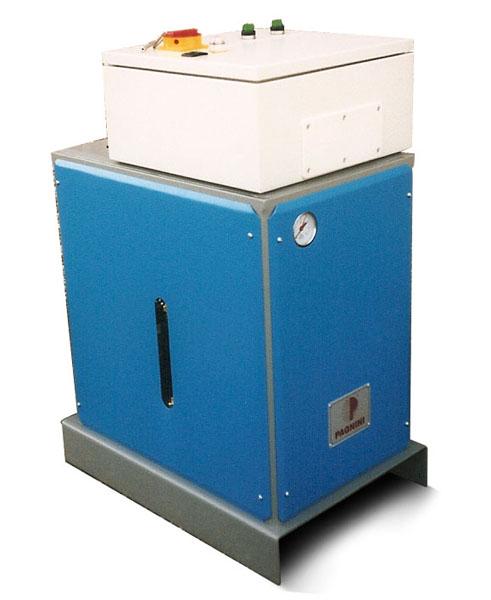

MOD 15/A
Click for zoom
Pagnini & C. Srl

Generatore di vapore elettrico a normative P.E.D. da lt. 21;
Possibilità di resistenze da: 10 – 12 – 15 – 18 Kw.
Completo di elettropompa e regolatore automatico di livello.
Quadro elettrico di comando a norme. Isolazione IP 65.

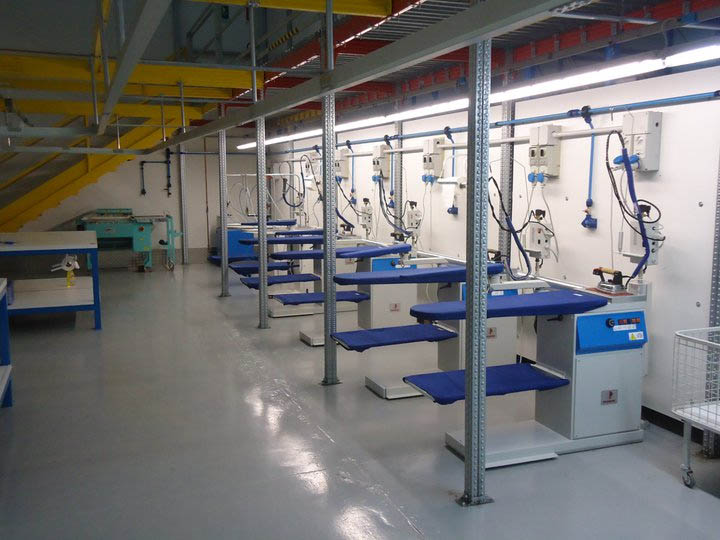

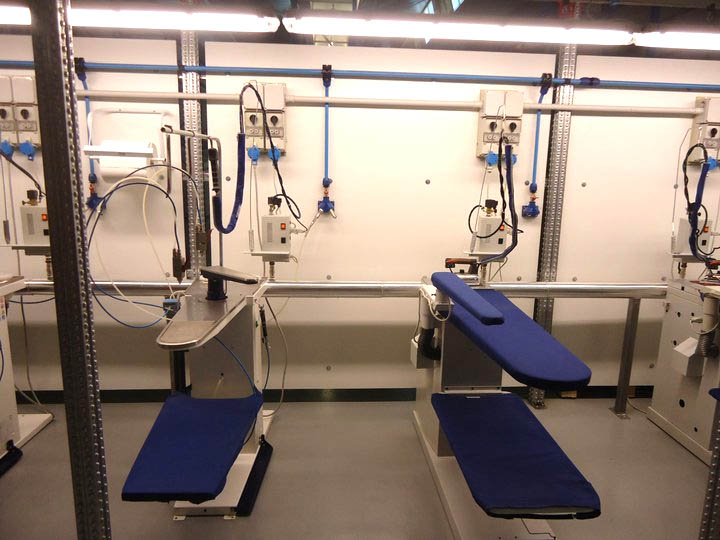

ESEMPIO DI IMPIANTO VAPORE CENTRALIZZATO ALIMENTATO DA CALDAIA EL. MOD. 15/A

(PER ALIMENTAZIONE FERRI DA STIRO,  PISTOLE VAPORIZZANTI, ASSI DA STIRO  MANICHINI, TOPPER E VARIE).

Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl
Click for zoom
Pagnini & C. Srl

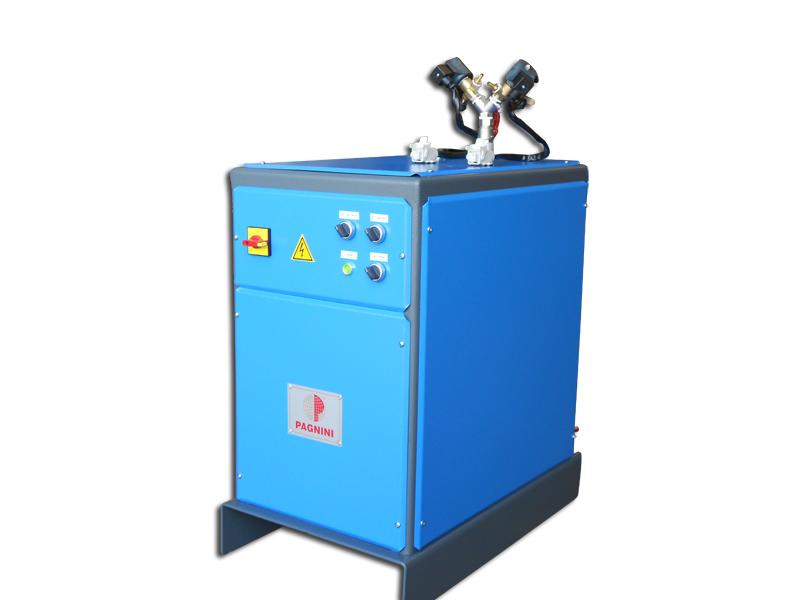

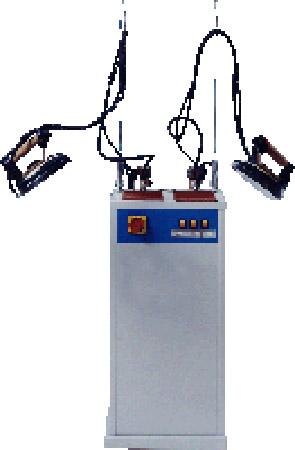

MOD 21
Click for zoom
Pagnini & C. Srl

Generatore di vapore elettrico a normative P.E.D da lt. 21;
Possibilità di resistenze da: 10 - 12 - 15 - 18 Kw;
Completo di elettropompa e regolatore automatico di livello;
Allestito con due el/valvole per collegamento ferri/stiro o pistole
vaporizzanti o tubi per vaporizzazione continua;

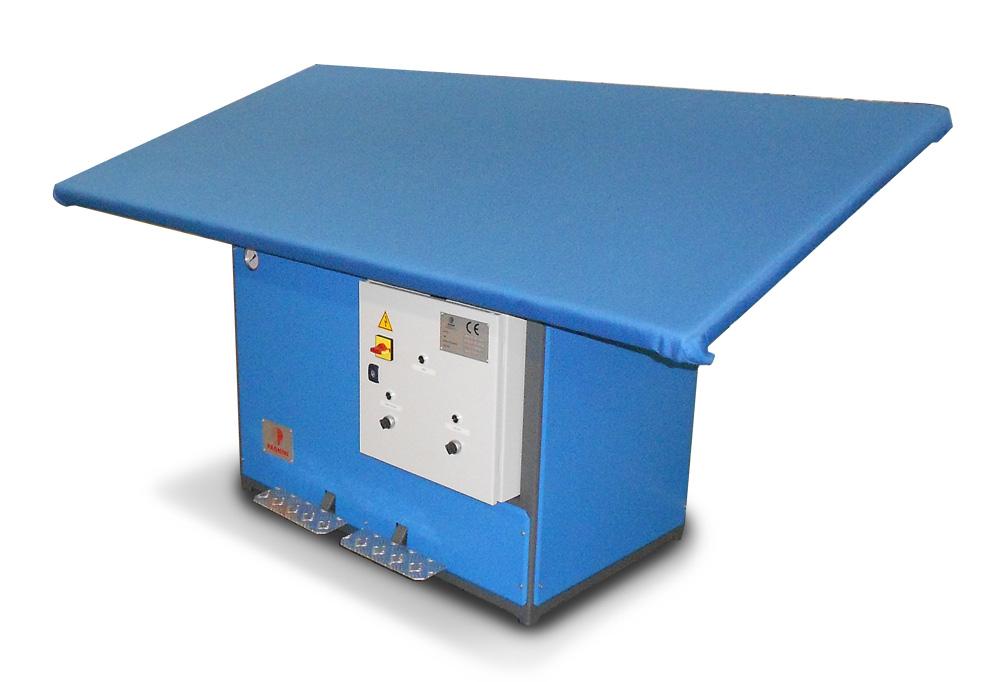

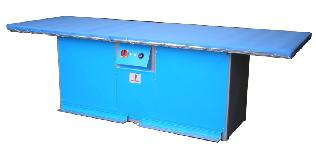

TAVOLO RETTANGOLARE ASPIRANTE E RISCALDATO
Click for zoom
Pagnini & C. Srl

Tavolo rettangolare aspirante e riscaldato da cm. 280x90 per stiro lenzuola e tovagliati. Volts. 380/3f + N + T
(Questo tavolo da stiro può essere realizzato in diverse misure a seconda delle esigenze del cliente e  può avere il piano di lavoro pari o inclinato).

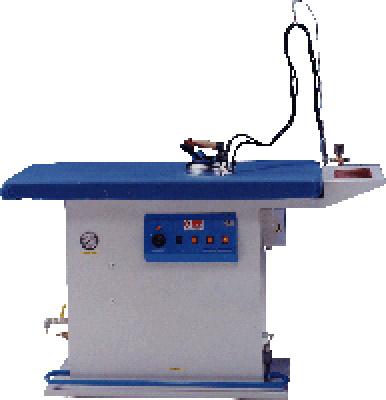

ASSE ASPIRANTE AUTOMATICA:

Click for zoom
Pagnini & C. Srl

asse da stiro con piano forma universale aspirante e riscaldato elettricamente e regolazione dell'aspirazione
caldaia elettrica lt. 5
elettroferro professionale
n° 2 elettrovalvole per l'erogazione vapore
gruppo poggiaferro fisso nella parte posteriore
pedali per apirazione

GENERATORE DI VAPORE LT. 7:

Click for zoom
Pagnini & C. Srl

caldaia da lt. 7 completamente automatica
regolatore di livello e galleggiante
elettropompa acqua
n° 2 elettroferri professionali
n° 2 elettrovalvole per l'erogazione vapore
rubinetto scarico caldaia

MANICHINO:

Click for zoom
Pagnini & C. Srl

manichino vaporizzante automatico
predisposto per collegamento a pattine anteriore e posteriore e pinze laterali
caldaia da lt. 7 con regolatore di livello e galleggiante
eletropoma acqua
timer vaporizzazione
timer soffiaggio aria
batteria per il surriscaldamento aria
batteria per il surriscaldamento vapore
pattina anteriore
tendimaniche

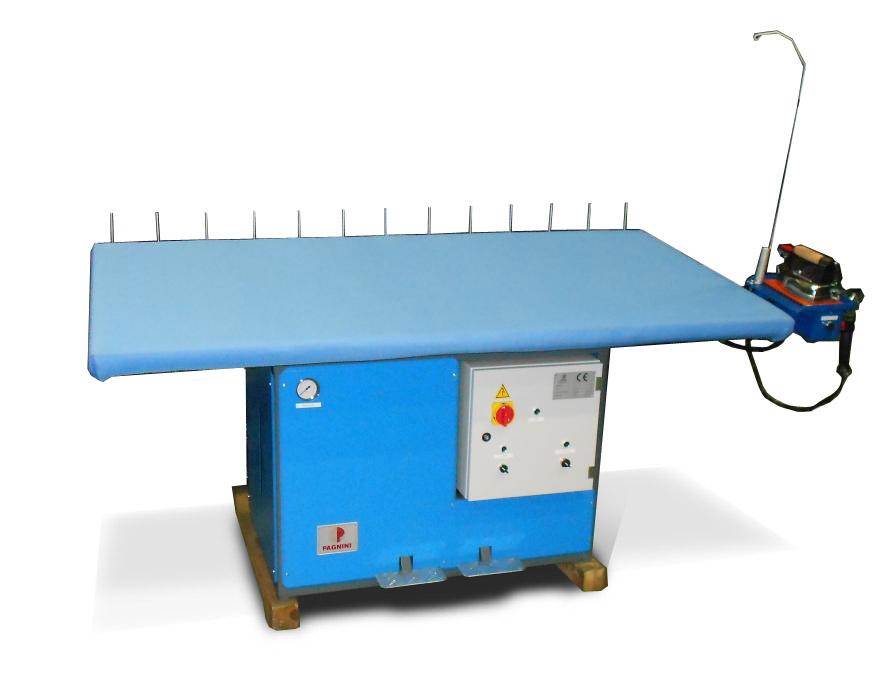

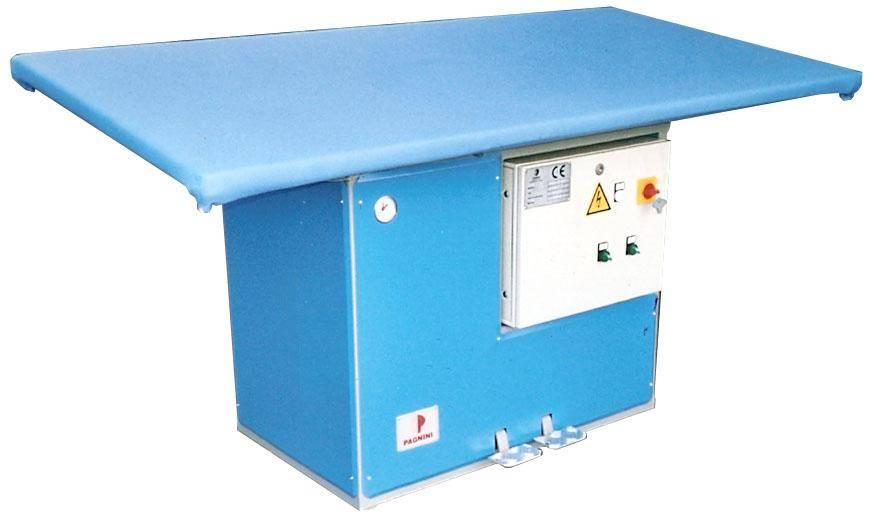

TAVOLO RETTANGOLARE:

Click for zoom
Pagnini & C. Srl

Tavolo da stiro forma rettangolare, aspirante e riscaldato elettricamente
elettrovalvola per l'erogazione vapore
elettropompa acqua
elettroferro professionale

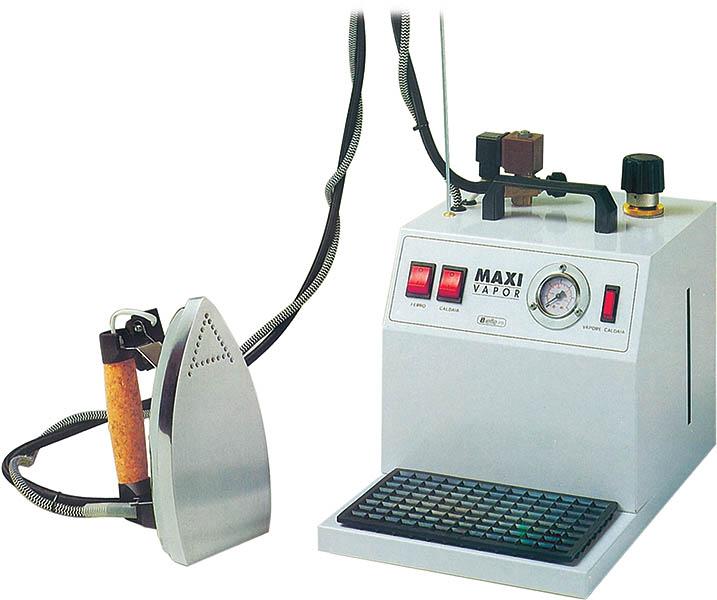

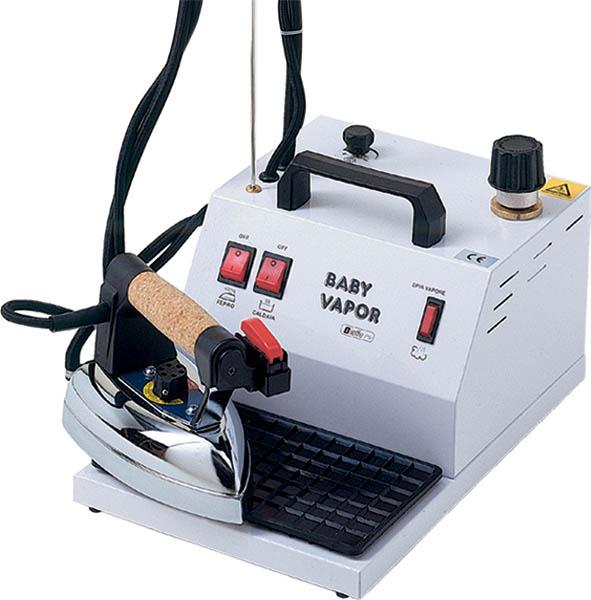

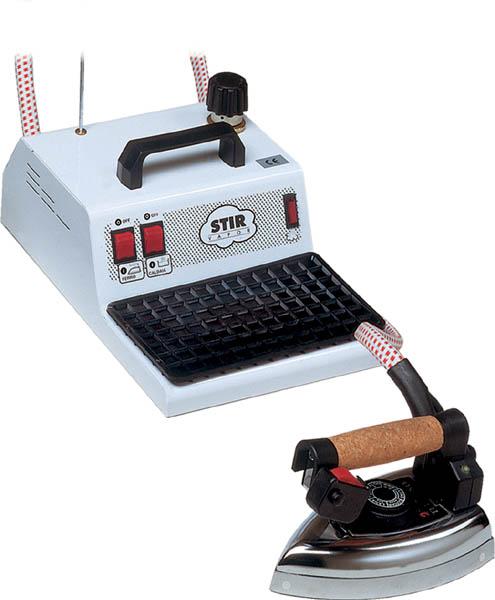

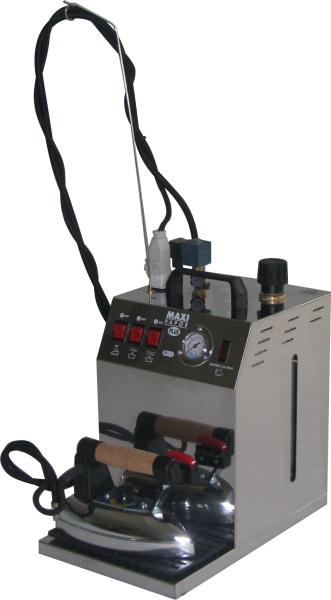

Generatore di vapore da lt.1,5 :

Click for zoom
Pagnini & C. Srl

con caldaia in rame e resistenza a secco esterna.
Alimentazione: 230 V – 50 Hz
Capacità caldaia: 1,5 lt.
Potenza Caldaia: 900 W
Pressione di esercizio: 2,8 BAR
Potenza elettroferro: 850 W
Peso: 7 Kg.
Dimensioni macchina: 235 x 365 x 220h mm.

Generatore di vapore da lt. 2 :

Click for zoom
Pagnini & C. Srl

con caldaia in rame e resistenza a secco esterna.
Alimentazione: 230 V – 50 Hz
Capacità caldaia: 2 lt.
Potenza caldaia: 900 W
Pressione esercizio: 2,8 BAR
Potenza elettroferro: 850 W
Peso: 8 Kg.
Dimensioni macchina: 235 x 365 x 240 h mm.

Generatore di vapore da lt. 3,5 :

Click for zoom
Pagnini & C. Srl

con caldaia in rame e resistenza a secco esterna.
Alimentazione: 230 – 50 Hz
Capacità caldaia: 3,5 lt.
Potenza caldaia: 1300 W
Pressione esercizio: 2,8 BAR
Manometro: 0-6 BAR
Peso: 9,5 Kg.
Dimensione Macchina: 410 x 270 x 350h mm.

Generatore di vapore da lt. 5 :

Click for zoom
Pagnini & C. Srl

con caldaia in rame e resistenza a secco esterna.
Alimentazione: 230 – 50 Hz
Capacità caldaia: 5 lt.
Potenza caldaia: 900 +1300 W
Pressione esercizio: 2,8 BAR
Manometro: 0-6 BAR
Peso: 12 Kg.
Dimensione Macchina: 260 x 450 x 405h mm.

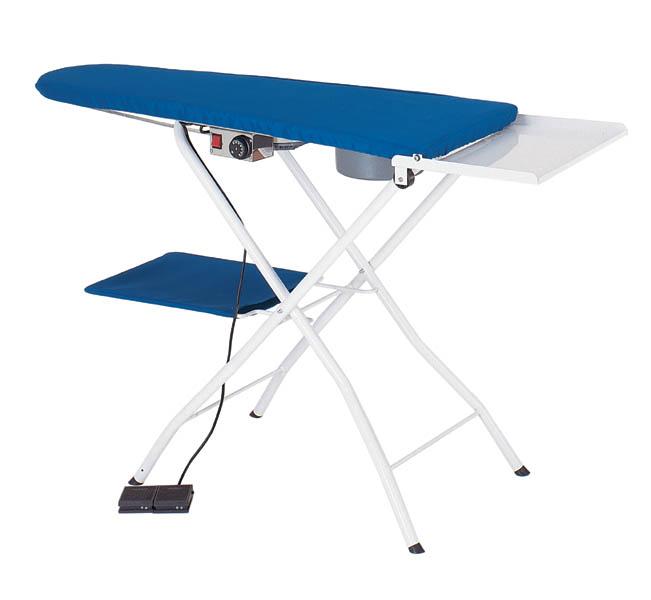

Asse da stiro aspirante e riscaldata:

Click for zoom
Pagnini & C. Srl

Asse da stiro aspirante e riscaldata, con regolazione della temperatura del piano mediante termostato. Ripiano per l'alloggiamento di un generatore di vapore. Attacco per braccietto stiramaniche aspiranate. Piano di lavoro richiudibile.
Alimentazione: 230V – 50 Hz
Potenza Tavolo: 700 W
Potenza motore aspirante: 150 W
Peso: 16 Kg.
Dimensione piano: 1111 x 400 mm..

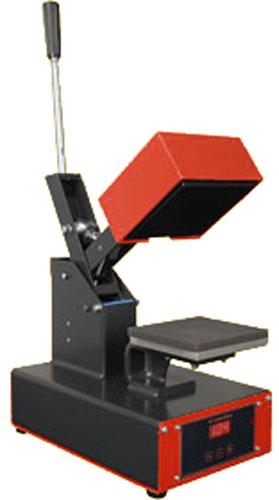

Pressa per termostampa LTS 12:

Click for zoom
Pagnini & C. Srl

La macchina è l'ideale per la stampa di piccoli emblemi, loghi, strass e scritte su ogni tipo di tessuto;
dotata di un regolatore di temperatura elettronico che garantisce un'estrame precisione con variazioni massime di +/- 1°C e di un Timer digitale elettronico fornito di un pratico segnalatore ottico ed acustico.
Può essere fornita con doppia piastra da cm. 13x12 e 25x12.
Caratteristiche tecniche:
area di stampa: 13 x 12 cm
timer digitale: 0-99 secondi
temperatura: 0-299°C
assorbimento: 250 W
alimentazione: 220 – 240 V
peso: 13 Kg.

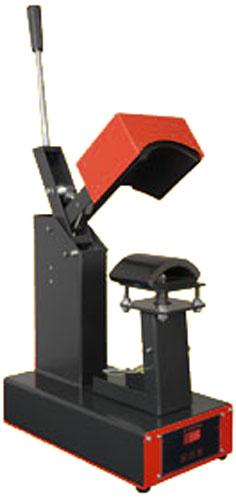

Pressa per termostampa LTS 14:

Click for zoom
Pagnini & C. Srl

La macchina è l'ideale per la stampa di cappellini in cotone, poliestere o fibre miste.
dotata di un regolatore di temperatura elettronico che garantisce un'estrame precisione con variazioni massime di +/- 1°C e di un Timer digitale elettronico fornito di un pratico segnalatore ottico ed acustico.
la macchina può essere anche fornita con misure particolari.
Caratteristiche tecniche:
area di stampa: 11 x 9 cm
timer digitale: 0-99 secondi
temperatura: 0-299°C
assorbimento: 250 W
alimentazione: 220 – 240 V
peso: 20 Kg.

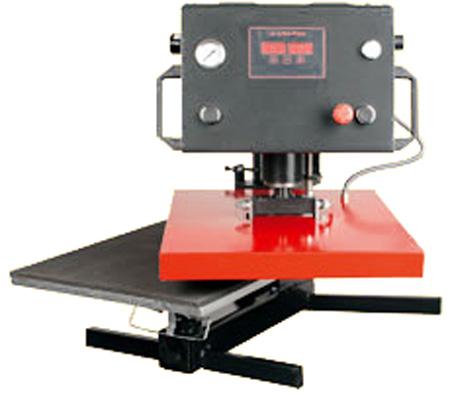

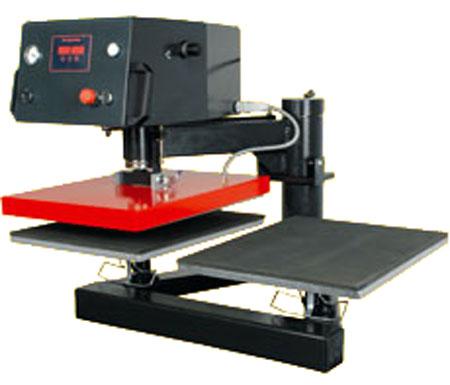

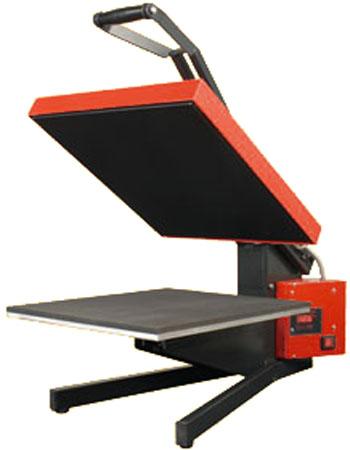

Pressa per termostampa LTS 38:

Click for zoom
Pagnini & C. Srl

Ideale per la personalizzazione di T-Shirts e capi d'abbigliamento sportivo, tramite l'utilizzo di qualisiasi termotrasferibile.
grazie all'area di stampa di cm 38 x 45, LTS 38 consente la stampa di motivi fino ad un formato A3.
dotata di una scheda elettronica con regolatore di temperatura che garantisce un'estrame precisione con variazioni massime di +/- 1°C e di un Timer digitale elettronico fornito di un pratico segnalatore ottico ed acustico.
la piastra termica è equipaggiata con resistenze corazzate in micanite che consentono un veloce riscaldamento della piastra e di una distribuzione uniforme del calore su tutta la superficie.
LTS 38 può essere dotata di piastra di misure inferiori per applicazioni su maniche, pantaloni e taschini.
Caratteristiche tecniche:
area di stampa: 38 x 45 cm
timer digitale: 0-999 secondi
temperatura: 0-250°C
assorbimento: 2000 W
alimentazione: 220 – 240 V
peso: 40 Kg.

Pressa per termostampa LTS 150:

Click for zoom
Pagnini & C. Srl

Pressa ideale per stampa di T-shirts e capi di abbigliamento sportivo, tramite l'utilizzo di qualsiasi materiale termotrasferibile.
È possibile montare in modo facile e veloce un set per cappellini e piastre intercambiabili inferiori, ideali per l'appiclazioni di piccoli emblemi e scritte.
i piatti disponibili sono di 13 x 12 cm e 15 x 38.
dotata di una scheda elettronica con regolatore di temperatura che garantisce un'estrame precisione con variazioni massime di +/- 1°C e di un Timer digitale elettronico fornito di un pratico segnalatore ottico ed acustico.
Caratteristiche tecniche:
area di stampa: 50 x 40 cm
timer digitale: 0-999 secondi
temperatura: 0-250°C
assorbimento: 2000 W
alimentazione: 220 – 240 V
peso: 50 Kg.

Pressa per termostampa LTS 550:

Click for zoom
Pagnini & C. Srl

Pressa automatica per termostampa con funzione pneumatica.
consente una produzione veloce e pratica, infatti terminato il tempo di stampa, la piastra scaldante con apertura laterale risale automaticamente garantendo la massima sicurezza operativa.
LTS 550 è ideale per la stampa di transfers sublimatici su ogni tessuto.
Possible montare un set per cappellini e piastre da 15 x 15 e 15 x 38 cm.
Caretteristica speciale di questo modello è la possibilità di stampare su oggetti di spessore fino a 50 mm (alluminio, ceramica etc.)
Caratteristiche tecniche:
area di stampa: 40 x 50 cm
timer digitale: 0-999 secondi
temperatura: 0-250°C
assorbimento: 2 Kw/h
alimentazione: 220 – 240 V
pressione: 1,2 – 1,5 Km / cm quadro (2 – 8 BAR)
peso: 75 Kg.

Pressa per termostampa LTS 750:

Click for zoom
Pagnini & C. Srl

pressa automatica per termostampa con funzione pneumatica a doppio piano di lavoro.
Ideale per l'applicazione di ogni tipo di transfer.
Diminuisce il tempo di lavoro, infatti mentre su una piastra è in corso la stampa, l'operatore sull'altra può gia sistemare il transfer successivo.
Possibilità di avere piatti intercambibili e set per cappellini.
Caratteristiche tecniche:
area di stampa: 40 x 50 cm
timer digitale: 0-999 secondi
temperatura: 0-250°C
assorbimento: 2 Kw/h
alimentazione: 220 V
pressione: 1,2 – 1,5 Km / cm quadro (2 – 8 BAR)
peso: 100 Kg
